Tuile Plate Klinker Nova



Description et données techniques | Caractéristiques | Gamme de couleurs | Exemples | Normes de qualité | Documentation | Accessoires



Description et données techniques

 TKOP - Negra - Black - Noire

Longueur: 447 mm *
Largueur: 255 mm *
Poids: 3,750 Kg
Unités/m2: 11,5 **
Longueur utile: 385 mm
Largeur utile: 220 mm
Recouvrement longitudinal moyen: 62 mm
Recouvrement transversal moyen: 36 mm
Pureau théorique: 385 mm
Jeu d’assemblage longitudinal: 30 mm
Jeu d’assemblage transversal: 6 mm
Contenu par palette: 240/256 uds


* Tolérance +/- 2% selon la norme UNE EN 1304
** Valeur nominale. Il doit être vérifié sur le chantier en fonction de leurs caractéristiques.





La tuile à double emboitement Klinker Nova combine les caractéristiques et l’apparence de nos tuiles Klinker Plate et Plate Marseillaise.

Le résultat est une tuile de grande qualité, d’excellentes performances et une finition spectaculaire et exclusive.








Caractéristiques



TKN Croquis medidas

  • Evacuation efficace de l’eau: deux canaux de grande profondeur et de définition parfaite.
  • Excellente étanchéité de la toiture: double emboîtement composée de guides profonds latéraux et supérieurs, qui permet un ancrage précis du joint et empęche l’eau de pénétrer sous la tuile.
  • Design exclusive: formes élégantes en bas, détail graphique différenciant en haut.
  • Apparence uniforme et texture fine: fabriqué avec des argiles sélectionnées et un contrôle exhaustif dans le moulage.
  • Haute résistance: matières premières d’excellente qualité. Dernières technologies pour le pressage et le cuisson. Des nervures de renfort sur le fond.
  • Faible absorption d’eau: combinaison d’argiles sélectionnées et cuissons dans fours de dernière génération. Excellente résistance au gel et à l’humidité.
  • Planéité parfaite, pas de déformation: cuisson dans fours de derničre génération avec supports réfractaires H-Cassette.
  • Formes définies: bords définis grâce à la dernière technologie dans la presse définie. Emboîtement parfait entre les tuiles. Il permet d’augmenter les jeux longitudinaux et transversaux dans le montage.
  • Trou pré-percé et dents de scie: prête pour installation à sec.



TKN Esquema de montaje






Gamme de couleurs



Chocolate / Chocolate / Chocolat

Chocolate / Chocolate / Chocolat

Gris / Grey / Gris

Gris / Grey / Gris

Negra / Black / Noire

Negra / Black / Noire

Roja / Red / Rouge

Roja / Red / Rouge

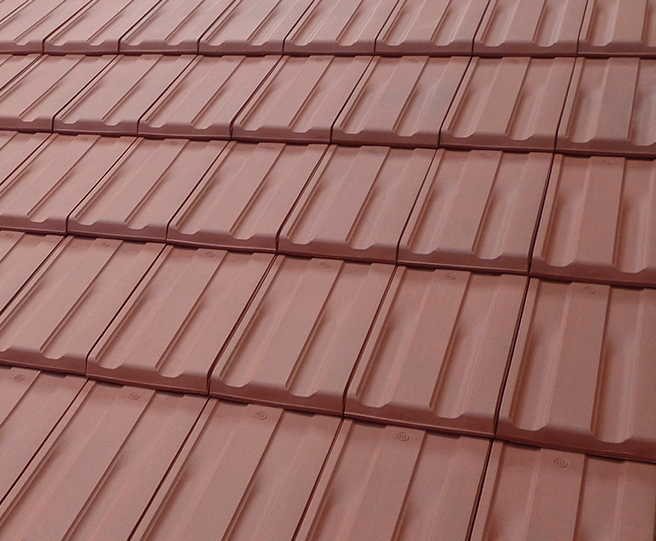

Volcano

Volcano






Exemples








Normes de qualité



Structure UNE EN 1304:2020
Dimensions UNE EN 1024:2013
Imperméabilité UNE EN 539-1:2007; Catégorie 1; Méthode 1
Résistance à la flexion UNE EN 538:1995 ≥ 900 N
Glaçage UNE EN 539-2:2013 (≥ 150 Cycles)
Réaction au feu UNE EN 13501-1 A1
Comportement au feu UNE EN 13501-5 Broof






Documentation



Technical data
Déclaration des performances / CE
Manuel d'installation
Fiches techniques du fabricant pour certifications VERDE, LEED v4 and BREEAM ES








Codes de référence



Klinker Nova Chocolat TKNYY052
Klinker Nova Gris TKNYY039
Klinker Nova Noire TKNYY034
Klinker Nova Rouge TKNYY001
Klinker Nova Volcano TKNYY053






Accessoires



  • Caballete 3 vias circular XL   TCTCXL

    Rencontre 3 branches circular XL
    • Code: TCTCXL
    • Ø ext.: 420 mm
    • Int. largeur: 260 mm
    • Int. hauteur: 100 mm
    • Poids: 5,00 Kg
    • Empaquetage: 1 unité

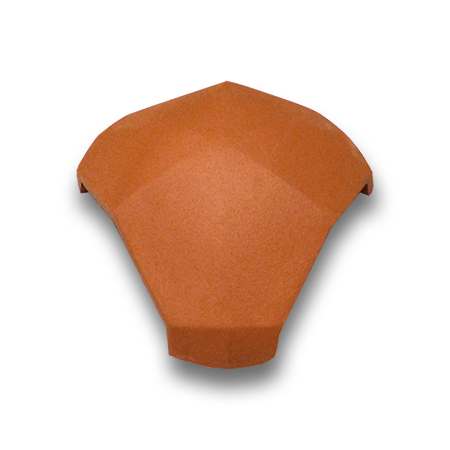

  • Caballete 3 vias TKOP   TCAT

    Rencontre 3 branches TKP
    • Code: TCAT
    • Int. largeur: 265 mm
    • Int. hauteur: 90 mm
    • Hauteur: 150 mm
    • Poids: 5,00 Kg
    • Empaquetage: 1 unité
  • Caballete 4 vias   TCC

    Rencontre 4 branches
    • Code: TCC
    • Int. width: 265 mm
    • Ext. width: 315 mm
    • Weight: 5,50 Kg
    • Packaging: 1 unit
  • Caballete 4 vias TKOP   TCAC

    Rencontre 4 branches TKP
    • Code: TCAC
    • Largeur ext.: 490 mm
    • Largeur int.: 265 mm
    • Hauteur ext.: 150 mm
    • Hauteur int.: 90 mm
    • Poids: 6,50 Kg
    • Empaquetage: 1 unité
  • Caballete TKOP   TCA

    Faîtière TKP
    • Code: TCA
    • Longueur: 400 mm
    • Largeur: 250 mm
    • Hauteur: 105 mm
    • Poids: 3,50 Kg
    • Unités/m.l.: 2,80 unités
    • Empaquetage: 160 unités/palette
  • Caballete XL   TCMXL

    Faîtière XL
    • Code: TCMXL
    • Longueur: 480 mm
    • Largeur: 245 mm
    • Poids: 4,50 Kg
    • Unités/m.l.: 2,30 unités
    • Empaquetage: 72 unités/palette
  • Chimenea 130   FTCHB

    Lanterne 130
    • Code: FTCHB
    • Hauteur: 145 mm
    • Ø ext.: 130 mm
    • Poids: 1,80 Kg
    • Empaquetage: 1 unité
  • Final de caballete TKOP   TFCA

    About arêtier TKP
    • Code: TFCA
    • Longueur: 400 mm
    • Hauteur: 105 mm
    • Poids: 3,00 Kg
    • Empaquetage: 1 unité
  • Final de caballete XL   TFCXL

    About arêtier XL
    • Code: TFCXL
    • Longueur: 480 mm
    • Largeur: 245 mm
    • Poids: 4,60 Kg
    • Empaquetage: 50 unités/palette

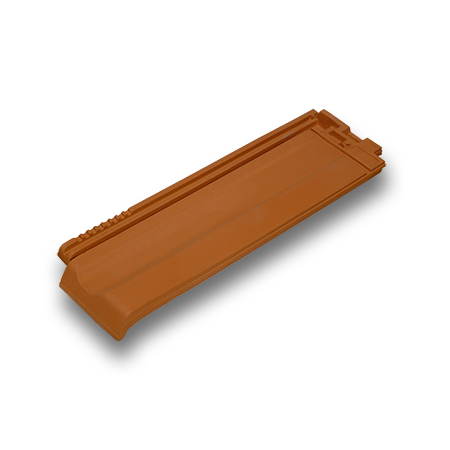

  • Media teja TKN - TMTKN

    Demi tuile TKN
    • Code: TMTKN
    • Longueur: 447 mm
    • Largeur: 145 mm
    • Poids: 1,90 Kg
    • Empaquetage: 300 unités/palette
  • Remate Lateral TKOP Derecho   TLDOP

    Rive droite TKN
    • Code: TLDKN
    • Longueur: 447 mm
    • Largeur: 150 mm
    • Poids: 3,00 Kg
    • Empaquetage: 90 unités/caisse

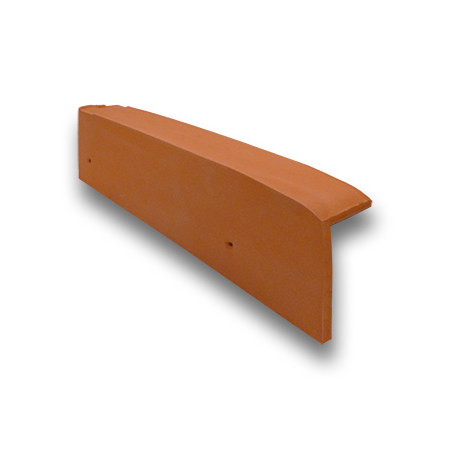

  • Remate Lateral TKOP Izquierdo   TLIOP

    Rive gauche TKN
    • Code: TLIKN
    • Longueur: 447 mm
    • Largeur: 150 mm
    • Poids: 2,80 Kg
    • Empaquetage: 90 unités/caisse
  • Tapa Teja Evacuadora TKOP   TAPOP

    Fronton douille 130 TKN
    • Code: TAPKN
    • Largeur: 255 mm
    • Poids: 2,20 Kg
    • Empaquetage: 1 unité
  • Tapon de Caballete   FTPC

    Fronton vertical
    • Code: FTPC
    • Longueur: 302 mm
    • Largeur 1: 275 mm
    • Largeur 2: 120 mm
    • Poids: 2,50 Kg
    • Empaquetage: 1 unité
  • Tapon de Caballete   TKOP   FTPCA

    Fronton vertical TKP
    • Code: FTPCA
    • Hauteur: 290 mm
    • Poids: 2,50 Kg
    • Empaquetage: 1 unité
  • Teja de Ventilacion TKOP   TVO

    Châtière TKN
    • Code: TVTKN
    • Longueur: 447 mm
    • Largeur: 255 mm
    • Poids: 3,80 Kg
    • Empaquetage: 180 unités/palette
  • Teja Evacuadora 130 TKOP   FTEOP

    Douille 130 TKN
    • Code: FTETKN
    • Longueur: 447 mm
    • Largeur: 255 mm
    • Ø int.140 mm
    • Ø ext.: 165 mm
    • Poids: 3,80 Kg
    • Empaquetage: 1 unité
